Система EPSP

Cистема дистанционного автоматизированного управления двумя главными двигателями с тремя постами управления ДАУ ГД «ЕРSР»

Система имеет сертификат речного регистра.

Комплект поставляемого оборудования:

№№

Наименование изделия

Кол-во

Примечание

1

Командно задающее устройство

3

Встраивается в пульт

2

Контроллер управления

2

Монтируется в пульте

3

Панель контроля управления

3

Встраивается в пульт

4

Электропневматикпозиционер

2

Устанавливается на ГД

5

Датчик импульсов

2

Устанавливается на ГД

6

Конвертер сигнала

2

Устанавливается в пульте

7

Датчик давления

2

Устанавливается на ГД

8

Датчик температуры

2

Устанавливается на ГД

9

Конвертер напряжения

2

Устанавливается в пульте

10

Батарея 24 V

2

Устанавливается в РР

11

Комплект ЗИП

1



12

Эксплуатационные документы (комплект)

2



 Технические характеристики системы ДАУ ГД «ЕРSР»:

 1. Работа ДАУ осуществляется за счет сигнала из рулевой рубки 4..-20 mA, который через контроллер воздействует на электропневматический позиционер, установленный на ГД.

2. Контроль оборотов ГД осуществляет датчик импульсов через конвертер сигнала установленный на маховике.

3. Система дополнительно включает в себя защиту ГД по Pm, RPM и tв сброс оборотов дизеля и отключение защиты по ним.

4. Аварийным источником питания является две литиевые батареи размером 100х160мм, которые могут обеспечить 45 минут беспрерывной работы и воздух из расходных баллонов ГД  на управление позиционером.

Принцип действия ДАУ следующий:

Напряжение рассогласования между новым и прежним положением ручки пульта управления (ПУ), снимаемое с особо точного потенциометра, подается на аналоговый вход контроллера SCHNEIDER.

В контроллере (помимо программирования многочисленных вспомогательных функций) заложена программа подачи управляющих импульсов на шаговый двигатель, который обрабатывает таким образом, чтобы сигнал на аналоговый вход контроллера был бы равен нолю.

Одновременно и синхронно с центральным ПУ импульсы подаются на исполнительную часть приемника в машинном отделении (МО).

Создается своеобразный вал, соединяющий все терминалы системы ДАУ.

По выбору капитана обеспечивается управление, как с центрального ПУ, так и с крыльев мостика.

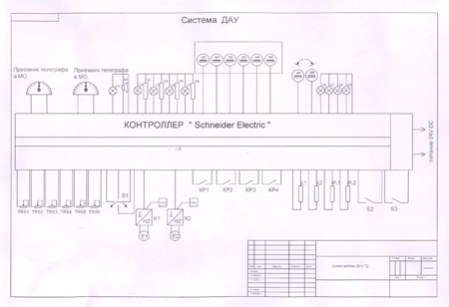

Схема Системы ДАУ ГД «ЕРSР» :

Описание изображения
