Система EHSS

Система управления рулевой машиной EHSS:

Назначение и область применения:

Комплекс системы управления  рулевой машины «EHSS» №LF80-3876, далее «изделие», предназначен для управления судном как на ходу, так и на швартовых операциях. Управление рулевой машиной «EHSS»  №LF80-3876 осуществляется в трех режимах управления, следящий FFU, простой NFU, авторулевой «AUTO».

Технические характеристики.

Управления РМ1 (рулевая машина№1)

Напряжение U= 24VDC

Ток I=62,5A

Мощность Р=1,5кВт

Степень защиты IP65

Управление электродвигателем насоса РМ1

Напряжение U= 380-220АDC

Ток I=3A

Мощность Р=660Вт

Степень защиты IP65

Цепь сигнализация РМ1

Напряжение U=24VDC

Ток I=2A

Мощность Р=48Вт

Степень защиты IP65

Управления РМ2 (рулевая машина №2)

Напряжение U= 24VDC

Ток I=62,5A

Мощность Р=1,5кВт

Степень защиты IP65

Управление электродвигателем насоса РМ2

Напряжение U= 380-220АDC

Ток I=3A

Мощность Р=660Вт

Степень защиты IP65

Цепь сигнализация РМ2

Напряжение U=24VDC

Ток I=2A

Мощность Р=48Вт

Степень защиты IP65

Комплектность.

в состав системы входит РМ1 (рулевая машина№1):

 - ручки управления (РМ1,2, АРМ) Lilaas тип LF80-01-136 - 3шт. №3876, №3877, №3878

- индикатор положения пера руля (РМ1,2, АРМ) DEIF XL96 - 3шт.

- сервопривод DELTA тип АSDA-B2 - 1шт. заводской серии B20421BW1500482

- контроллер (РМ1,2, АРМ) MITSUBISHI тип FX-3U-32M - 2шт. заводской серии LOT11Y, LOT11X

- сенсор (датчик бесконтактный выключатель) СЕНСОР тип ВБИ-М08-48У-2121-3 - 2шт.

- низко-инерционный двигатель DELTA серии ECMA-C20604ES 0,4кВт 3000об/мин - 1шт.

- панель авторулевого (РМ1,2) JASTRAM тип АР3000 - 1шт. №024.00122.

- блок авторулевого (РМ1,2) JASTRAM тип CU-M - 1шт. №024.00107.

- блок авторулевого (РМ1,2) JASTRAM тип CU-MPP/MRR - 1шт. №024.00108.

- датчик обратной связи баллера руля со встроенными конечными выключателями ограничения  перекладки руля (РМ1,2, АРМ) JASTRAM тип RFU2000 №47646 - 1шт.

- переключатель выбора поста управления (РМ1,2, АРМ) АВВ тип ONU1PBR 20T 25A - 1шт.

- переключатель вида управления (РМ1,2, АРМ)  JASTRAM тип NAVIS AP3000 MODE SELECTOR SMS-B TYPE 2 -1шт. №1844-029

 - переключатель управления электроприводом АВВ тип ONU1PBR 20T 25A - 1шт

Управление электроприводом  рулевой машины производится с пульта управления судном в рулевой рубке, также имеет местное управление с щита управления  ЩУ РМ1:

бокс АВВ тип SRN4420K IP65 №СС-882964 - 1шт.

в состав которого входит:

- автоматический выключатель ABB тип S202-C2 (2A) - 1шт.

- реле обрыва фаз ABB тип CM-PVS41 - 1шт.

- контактор АВВ тип AF38-30-00-13 220В (50A) - 1шт.

- тепловое реле АВВ тип TF42-20 (16-20A) - 2шт.

- трансформатор 380/220В 25Ватт - 1шт.

- переключатель управления электроприводом АВВ тип ONU1PBR 20T 25A - 1шт.

- промежуточные реле АВВ тип CR-M024DC2L - 2шт.

- промежуточные реле АВВ тип CR-M0230АC2 - 1шт.

- светосигнальная арматура АВВ тип SL502 24VDC - 4шт.

- светосигнальная арматура АВВ тип SL502 230VАC - 1шт.

- щит соединительный АВВ тип SRN4320K - 1шт.

в состав системы входит РМ2:

 - ручки управления (РМ1,2, АРМ)  Lilaas тип LF80-01-136 - 3шт. №3876, №3877, №3878

- индикатор положения пера руля (РМ1,2, АРМ) DEIF XL96 - 3шт.

- сервопривод DELTA тип АSDA-B2 - 1шт. заводской серии B20421BW2100054

- контроллер (РМ1,2, АРМ)  MITSUBISHI тип FX-3U-32M - 2шт. заводской серии LOT11Y, LOT11X

- сенсор (датчик бесконтактный выключатель) СЕНСОР тип ВБИ-М08-48У-2121-3 - 2шт.

- низко-инерционный двигатель DELTA серии ECMA-C20604ES 0,4кВт 3000об/мин - 1шт.

- панель авторулевого (РМ1,2)  JASTRAM тип АР3000 - 1шт. №024.00122.

- блок авторулевого (РМ1,2)  JASTRAM тип CU-M - 1шт. №024.00107.

- блок авторулевого (РМ1,2) JASTRAM тип CU-MPP/MRR - 1шт. №024.00108.

- датчик обратной связи баллера руля со встроенными конечными выключателями ограничения перекладки руля (РМ1,2, АРМ) JASTRAM тип RFU2000 №47646 - 1шт.

- переключатель выбора поста управления (РМ1,2, АРМ) АВВ тип ONU1PBR 20T 25A - 1шт.

- переключатель вида управления (РМ1,2, АРМ) JASTRAM тип NAVIS AP3000 MODE SELECTOR SMS-B TYPE 2 -1шт. №1844-029

- переключатель управления электроприводом АВВ тип ONU1PBR 20T 25A - 1шт

Управление электроприводом  рулевой машины производится с пульта управления судном в рулевой рубки, также имеет местное управление с щита управления ЩУ РМ2:

бокс АВВ тип SRN4420K IP65 №СС-882960 - 1шт.

в состав которого входит:

- автоматический выключатель ABB тип S202-C2 (2A) - 1шт.

- реле обрыва фаз ABB тип CM-PVS41 - 1шт.

- контактор АВВ тип AF38-30-00-13 220В (50A) - 1шт.

- тепловое реле АВВ тип TF42-20 (16-20A) - 2шт.

- трансформатор 380/220В 25Ватт - 1шт.

- переключатель управления АВВ тип ONU1PBR 20T 25A - 1шт.

- промежуточные реле АВВ тип CR-M024DC2L - 2шт.

- промежуточные реле АВВ тип CR-M0230АC2 - 1шт.

- светосигнальная арматура АВВ тип SL502 24VDC - 4шт.

- светосигнальная арматура АВВ тип SL502 230VАC - 1шт.

- щит соединительный АВВ тип SRN4320K - 1шт.

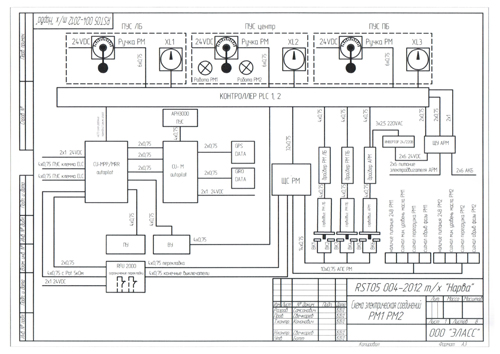

Схема системы управления рулевой машиной EHSS:
